модель 2004 года
- Модель Спортивные
- Код модели PANTERA 550 (S2004PTCCAUSB)

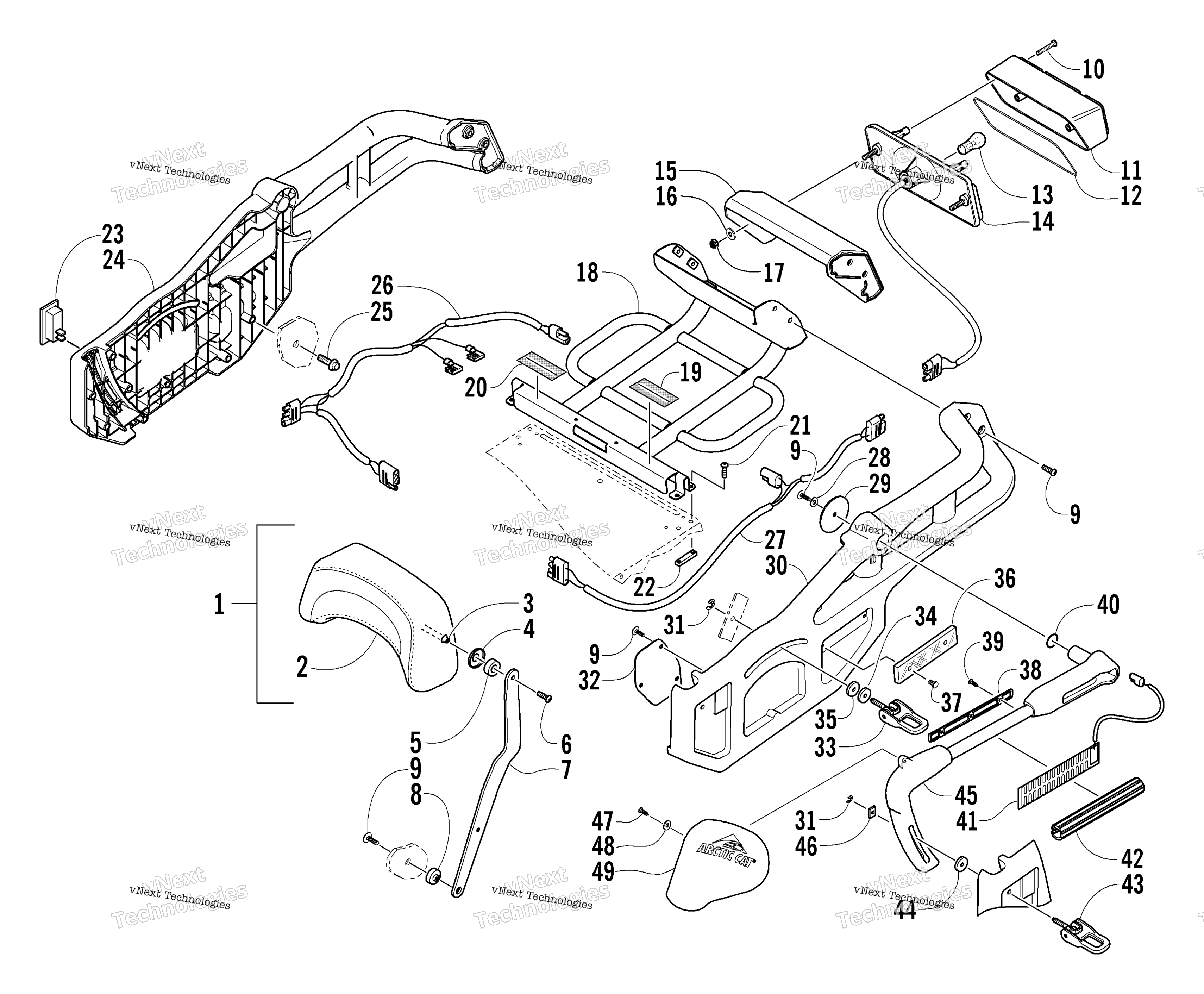

Схема Backrest и Taillight узла для PANTERA 550 (S2004PTCCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Backrest w/Cover (inc. 2-3) art. 2706-346
По запросу
2
Cover, Backrest art. 2706-347
По запросу
3
Axle, Inner Carriage art. 0114-163
По запросу
4
Washer, Cup art. 0723-003
По запросу
5
Block, Tension - Backrest art. 0616-547
По запросу
6
Screw, Machine art. 0623-566
По запросу
7
ARM,ADJ BACKREST-RH-PTD BLK art. 2706-126
По запросу
7
ARM,ADJ BACKREST-LH-PTD BLK art. 2706-127
По запросу
8
Spacer, Backrest Adjuster art. 1606-903
По запросу
9
Screw, Machine art. 1623-689
По запросу
10
Screw, Retaining art. 0609-093
По запросу
11
Стекло заднего фонаря art. 0609-090
По запросу
12
Gasket, Taillight Lens art. 0609-092
По запросу
13
Лампочка Arctic Cat art. 0109-460
от 221 ₽
14
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
15
Cover, Taillight art. 1606-689
По запросу
16
Washer art. 8050-212
По запросу
17
Nut art. 0623-038
от 110 ₽
18
Bracket, Mounting - Rack/Taillight art. 1706-230
По запросу
19
Decal, Warning - Latch/Payload (French) art. 4611-043
По запросу
20
Decal, Warning - Latch/Payload (English) art. 4611-042
По запросу
21
Screw, Machine art. 8017-580
По запросу
22
Plate - Heat Exchanger art. 2606-786
По запросу
23
Switch, Handwarmer - Passenger art. 0609-370
По запросу
24
Bracket, Backrest/Rack - Right art. 1606-682
По запросу
25
Screw, Cap art. 8020-042
По запросу
26
Harness, Handwarmer - Passenger - Right art. 0686-702
По запросу
27
Harness, Handwarmer - Passenger - Left art. 0686-701
По запросу
28
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
29
Retainer, Handhold - Painted Black art. 2706-128
По запросу
30
Bracket, Backrest/Rack - Left art. 1606-683
По запросу
31
E-Ring art. 0623-826
По запросу
32
Retainer, Handhold - Passenger - Painted Black art. 2706-129
По запросу
33
Lever, Quick-Release - Backrest art. 1606-819
По запросу
34
Washer art. 0623-842
По запросу
35
Washer, Friction art. 0623-838
По запросу
36
Reflector - Red art. 0606-029
По запросу
37
Clip, Retaining art. 0623-269
По запросу
38
Retainer, Handgrip - Passenger art. 1606-772
По запросу
39
Screw, Self-Tapping art. 0623-727
По запросу
40
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
41
Element, Handwarmer - Passenger art. 0609-476
По запросу
42
Handgrip, Passenger Handhold art. 1606-771
По запросу
43
Lever, Quick-Release - Handhold art. 1606-688
По запросу
44
Washer, Friction art. 0623-837
По запросу
45
Handhold, Passenger - Right art. 1606-684
По запросу
45
Handhold, Passenger - Left art. 1606-685
По запросу
46
Гайка Arctic Cat art. 0623-850
от 1 491 ₽
47
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
48
Washer art. 0123-802
от 110 ₽
49
Deflector, Wind - Right art. 1606-238
По запросу
49
Deflector, Wind - Left art. 1606-239
По запросу
